QBK型氣動隔膜泵

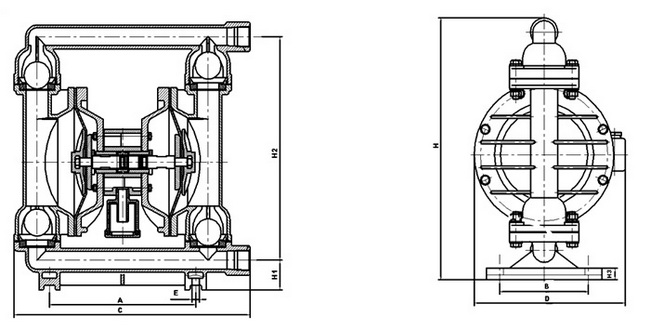

外形尺寸與結構圖
法蘭端尺寸根據相應的標準設計，按設計給定，也可以根據客戶的設計生產。
A
B
C
D
E
H1
H2
H3
H
螺紋
法蘭式
NPT/BSPT
ANSI
DIN
QBK-8
95
80
145
144
20
20
117
10
140
5/16＂
-
-
QBK-10-15
135
48
218
144
12
34
176
10
226
3/8＂-1/2＂
-
-
QBK-25
236
145
381
248
12
46
344
18
412
1＂
-
-
QBK-40
236
145
381
248
12
50
348
18
428
1½ ＂
-
-
QBK-50
320
220
518
347
14
50
521
27
609
2＂
○
○
QBK-80
360
240
634
455
18
96
696
50
842
3＂
○
○
